После сезона самостоятельного обучения и катания на винд сапе, матерые райдеры уверили меня, что надувная доска от лукавого ! И я решил организовть маленькую в верфь в кваритре, пока в ней шел ремонт. Опыта изготовления досок не было, информации и знаний ноль)) Но вызов брошен!))Интернет в помощь. В этой статье я буду описывать уже вторую модель своей самоделки, но уже с учетом опыта и исправления ошибок, год спустя. С прошлой модели остались чертежи снятые с JP Australia супер спорт , подтянул под свои размеры 2400 х 800. Поехали!

Был куплен фасадный пенопласт 1000х1000х100 мм плотностью 16 кг/куб. Склеив клей пеной получил болванку под размер доски.

Профиль доски с чертежа перенес на лист мдф и вырезал 2 шаблона, которые прикрутил с двух сторон к пенопластовой болванки

Далее , изготовил лук из нихромовой проволки и пп трубы 25мм .

Подключив к сварочному аппарату, горячей титевой, вырезал по шаблону профиль доски. И потом лобзиком выпилил контур

Далее пошла более тонкая работа. Решил делать сложную форму дна . двойной конкейв с V образными скосами

Для придания жесткости доски применяют сендвич технологию.Это разделение слоев ламината ( в моем случае стеклоткань) между пвх высокой плотности,получается типо балки( легкая но жесткая. Посему предстояло обернуть мою болванку сендвич-скорлупой.Заказал 5 мм пвх плотность 70 кг /куб на дно и 3 мм на палубу( Конструкционный ПВХ пенопласт Airex). Первым слоем уложил на дно стекло 160 гр/метр, пропитал смолой из расчета веса ткани 1/1 . на дно доски примерно ушло 2 м2 ткани, следоватльно 360 гр смолы. далее слой 5мм пвх. А что бы это все равномерно приклеилось необходима вакуумная формовка. Пригодился компрессор от холодильника, пленка для вакуумного мешка, трубки, манометр, гермошнур.

Еще оченьважный нюанс. смола твердеет около 6 часов. Я использовал специально более жидкую смолу с долгим временем полимеризации, и на это время вакуум должен быть стабильным.Добиться полной гермитичности на таких площадях у меня не получилось, постоянно где стравливало, найти микро утечку нереально,да и работа холодильного компресора постоянной быть не может(он выключается от перегрева) В итоге, приспособил китайское реле времени. Засек время стравливания и выставил нужные настройки для включения и выключения. Получилось где -то, что компрессор включался 1 раз в 10 минут по 10 секунд работы .

Ламинат на дно был приклеен , на следущий день я разобрал мешок и сделал контрольное взвешивание

Далее предстояло занятся формой палубы. в архикаде нарисовал спуски бортов и спомощью вспомогательных линий перенес на болванку

Далее пыльная работа по отсечению всего лишнего))

Форма доски готова и теперь необходимо покрыть палубу сендвич-скорлупой . Для этого использовал 3мм пвх .Это самая сложная часть работы . Форма палубы имеет очнь много криволинейных плоскостей, а на нее ужно натянуть плотный плоский лист пвх.Та еще задачка. для этого использовал строительный фен и сегментирование бортов. Грел феном, загибал края, фиксировал булавками.

Далее, по тойже схеме, что и с дном нужно уложить ламинат стеклоткани .Для усиления места ,где будет стоять райдер решино уложить 0,6 мм сосновый шпон и дополнительный слой стеклоткани.

Подготовленным пвх накрываю палубу,переворачиваю доску, устанавливаю контр профиль для контроля формы и в мешок.

На сделущий день разборотвка

привожу кромку борта к финальному виду

взвешиваем

самая сложная часть закончена. ураа!! можно чуток расслабиться и сделать пару плавников из листа стеклотекстолита

Продолжение во 2ой части.

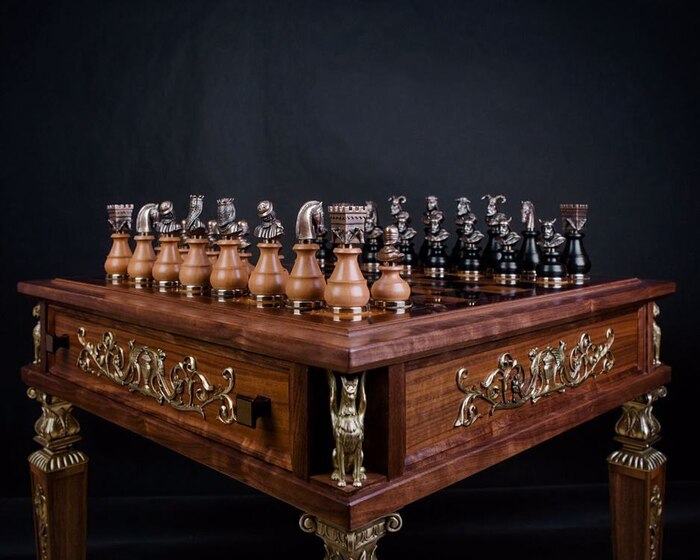

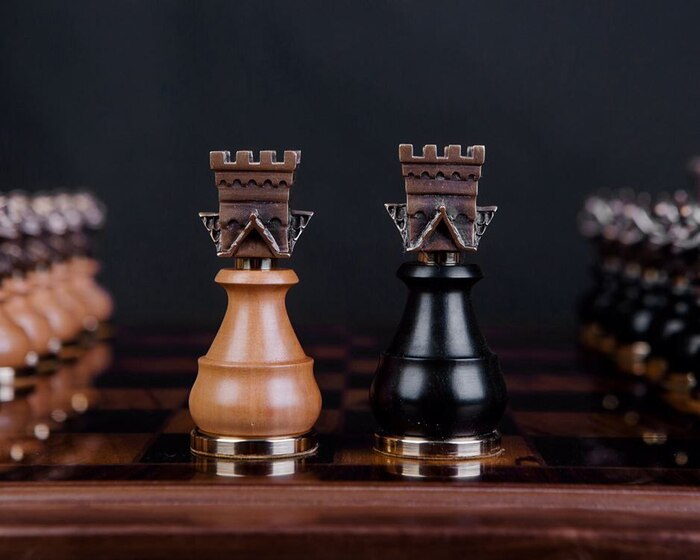

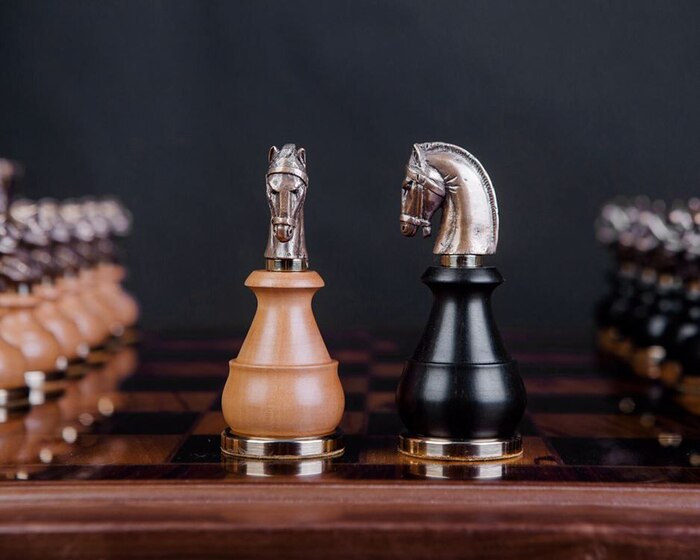

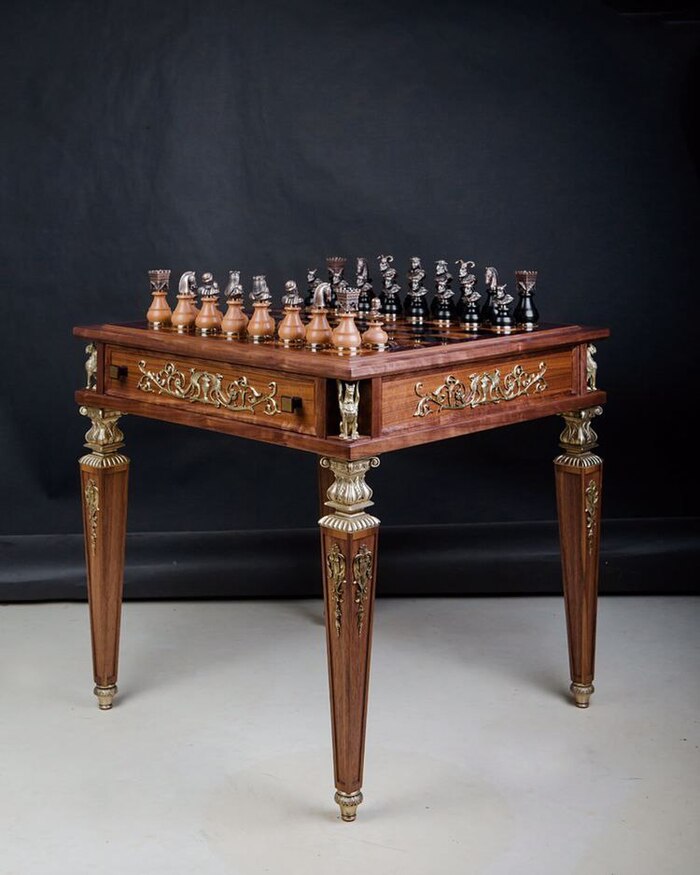

Наш мастер Олег Логунов создал это первое изделие из американского ореха и граба, а элементы из бронзы отлил. Сейчас этот стол служит учебным пособием и примером для наших учеников в Артели мастеров.

часть 1 часть 2 часть 3 часть 4 часть 5 часть 6 часть 7

Приветствую, продолжим.

Сегодня будут мелкие разные работы.

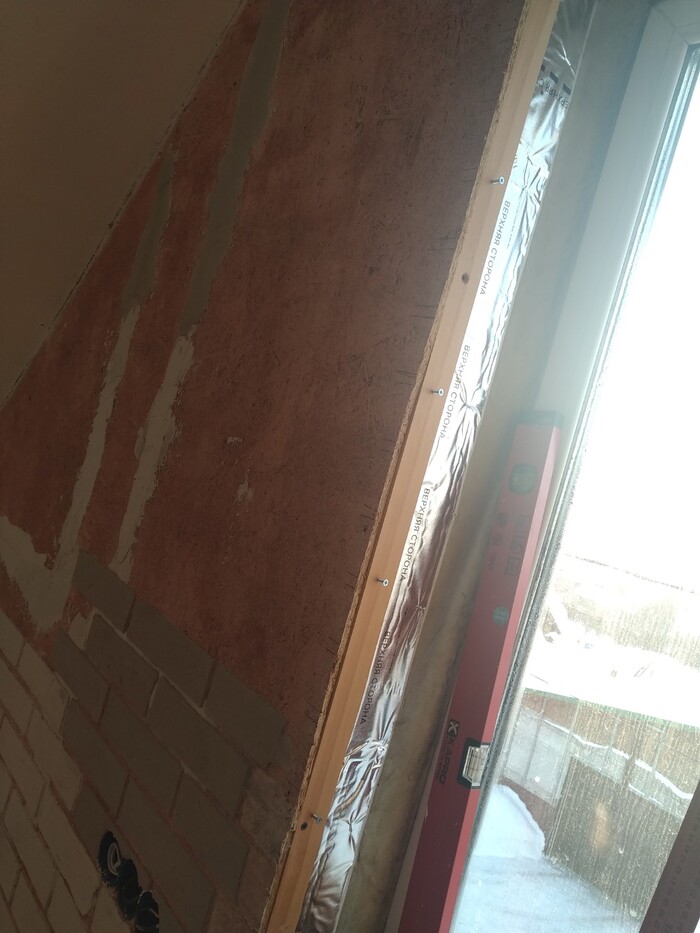

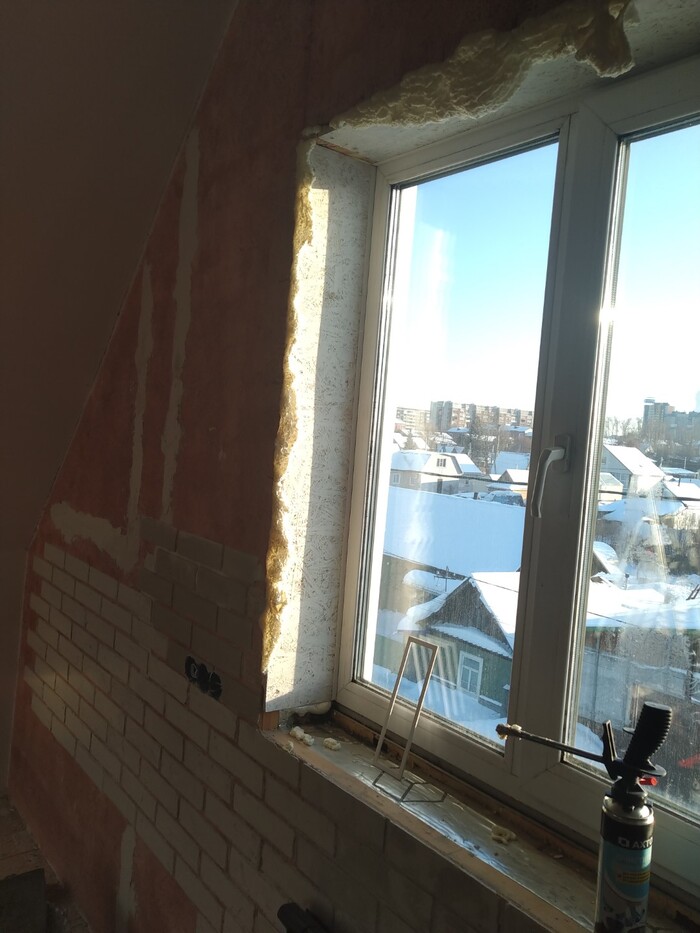

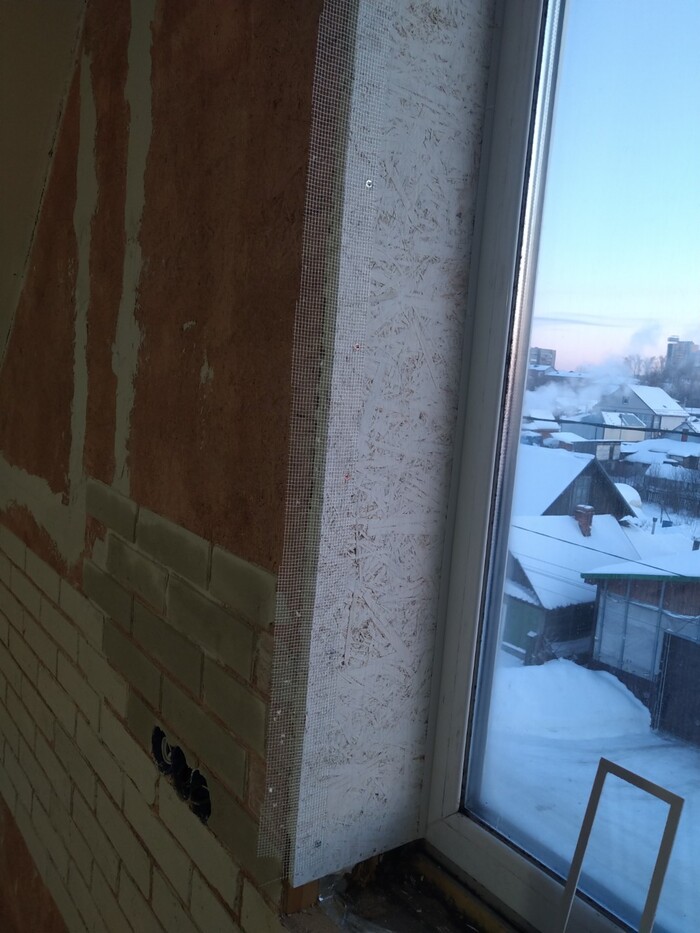

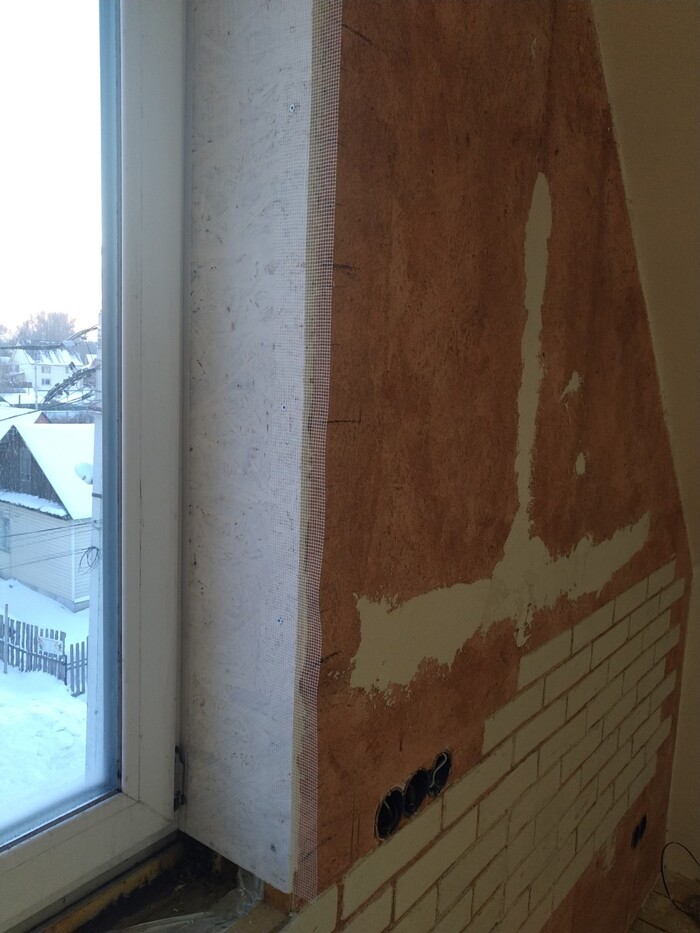

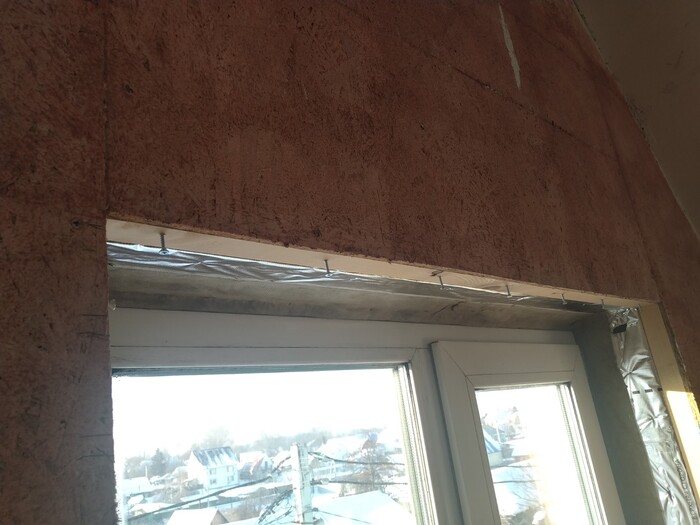

Сначала откосы, на само окно закрепил пластиковый П-образный профиль. "Разворот" делать не стал, у меня будет имитация кирпичей жэ :)

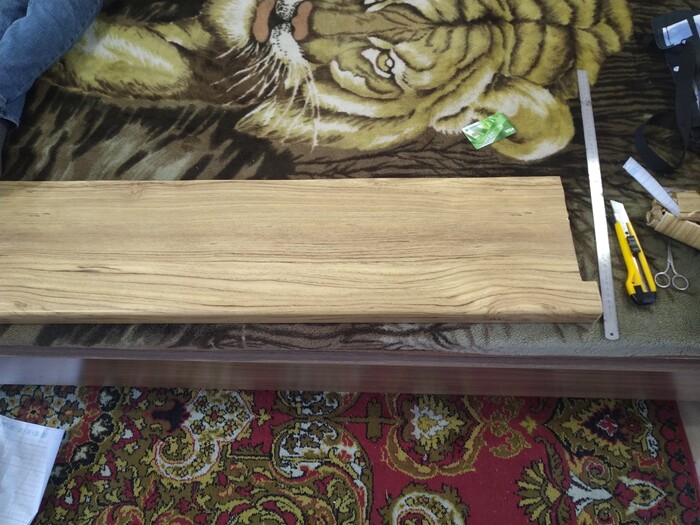

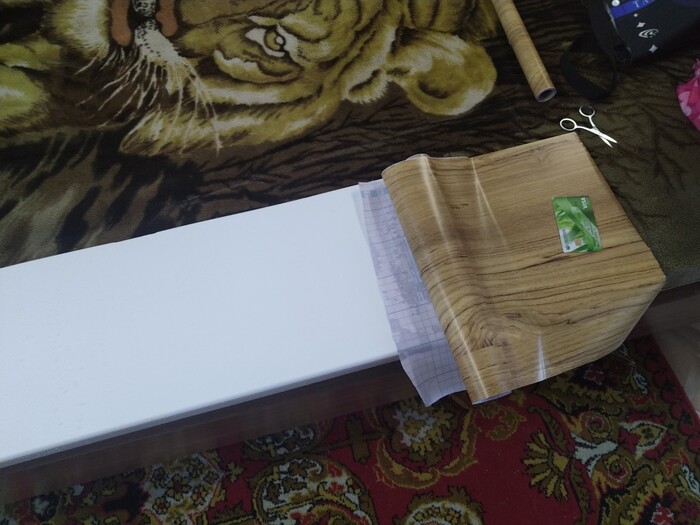

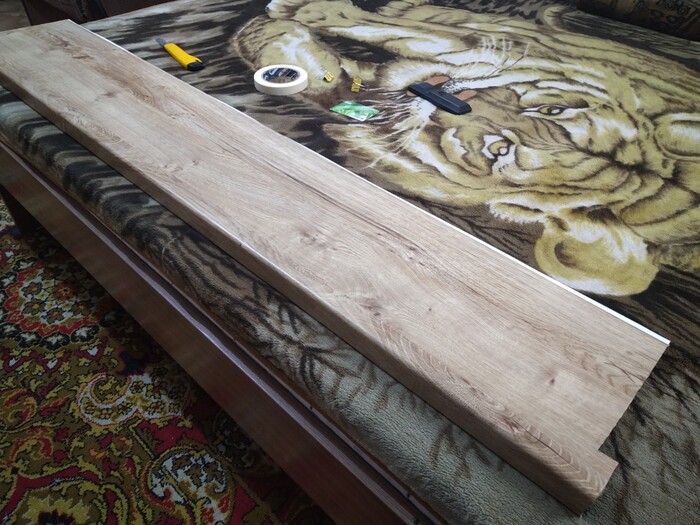

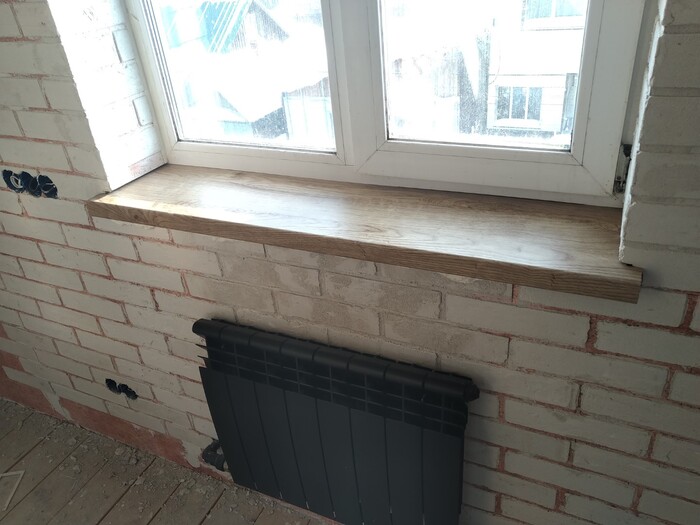

Продолжим установкой подоконников, так как хотелось под дерево, купил пленку и перетянул.

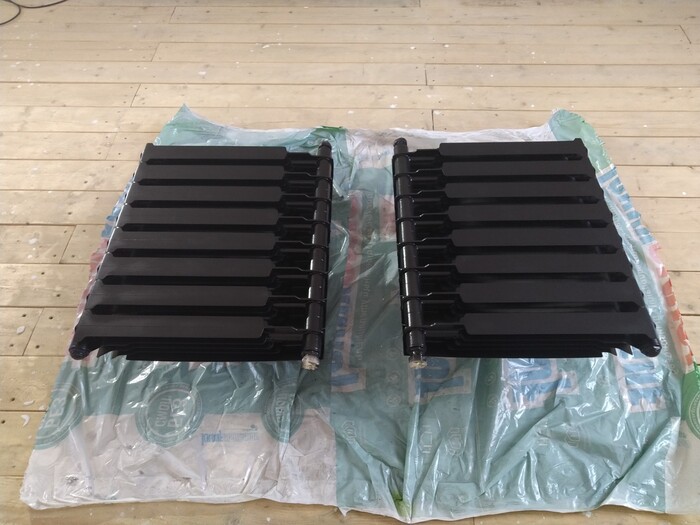

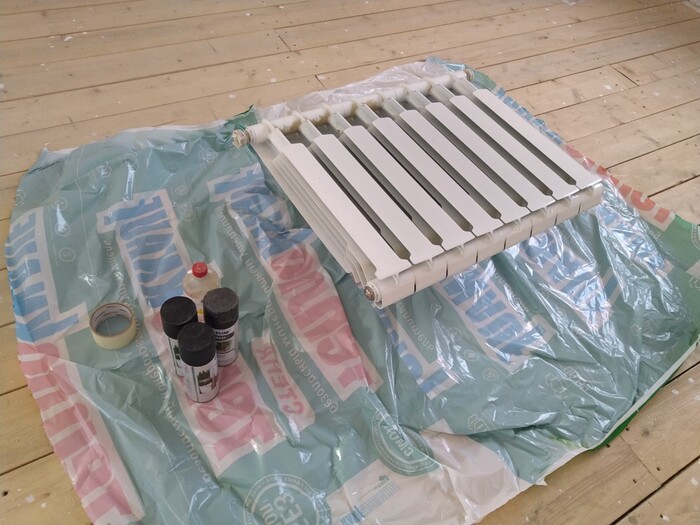

Следующий этап батареи, обезжирил и покрасил в два слоя.

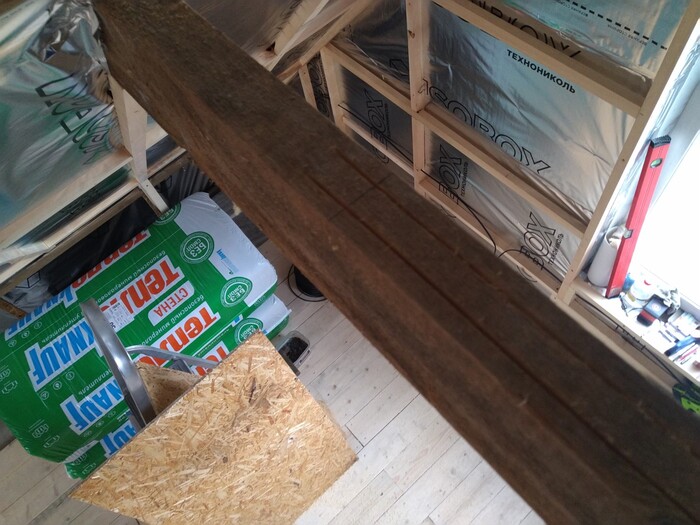

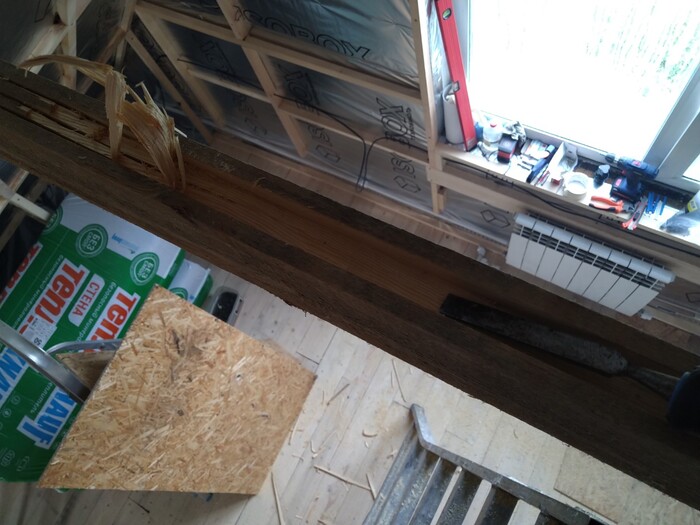

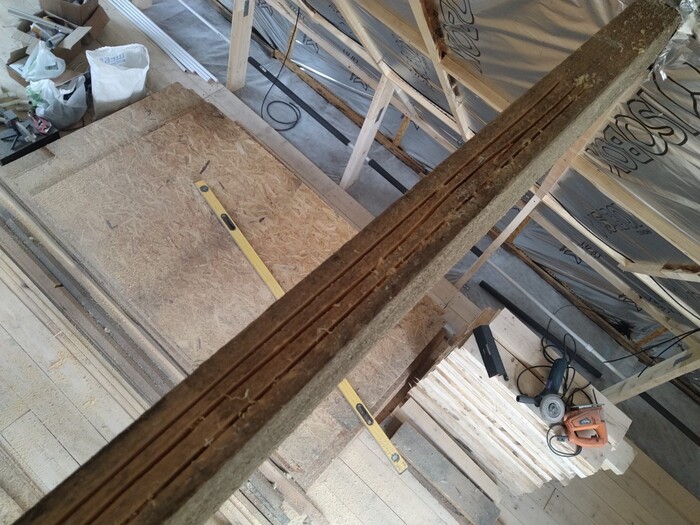

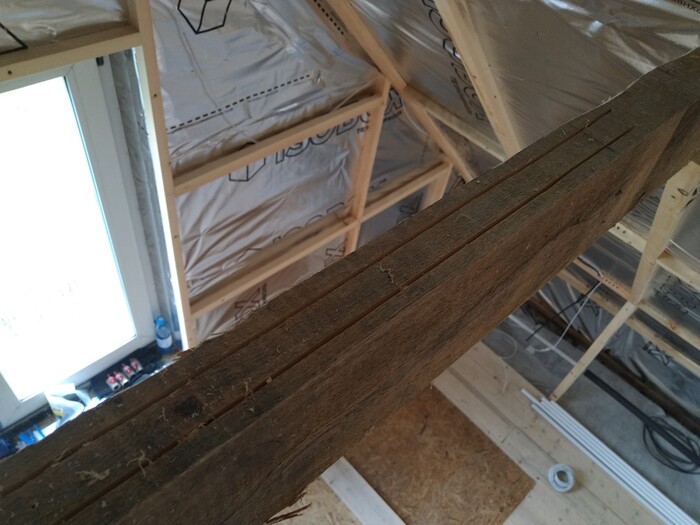

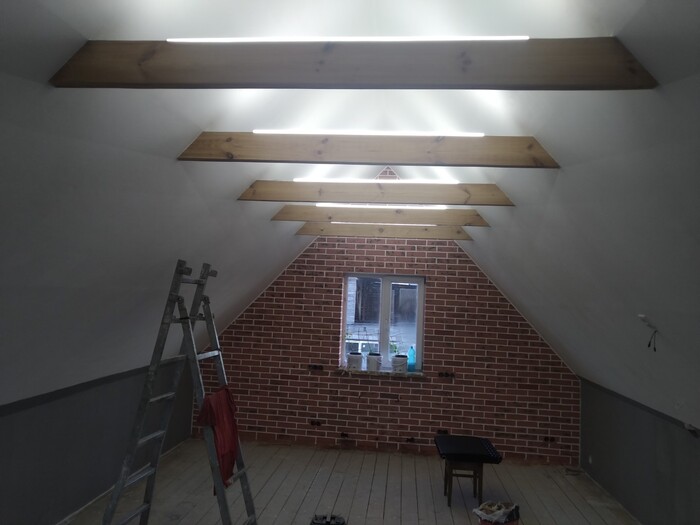

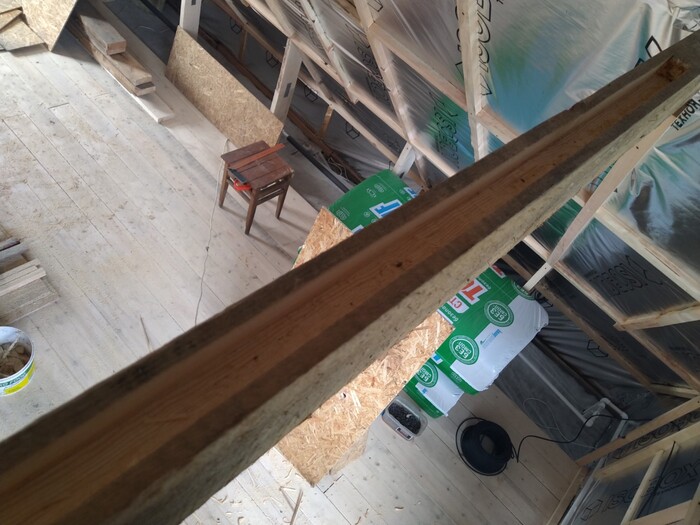

Потом я вспомнил (до покраски потолка), что мне на балках свет нужен. Мартышка + стамеска.

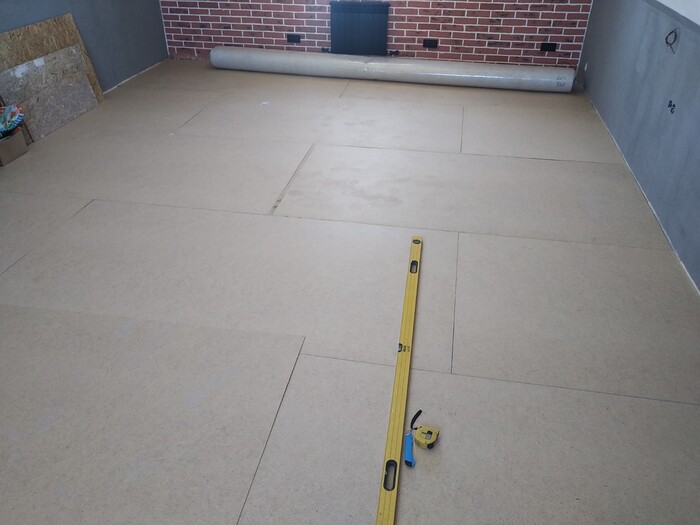

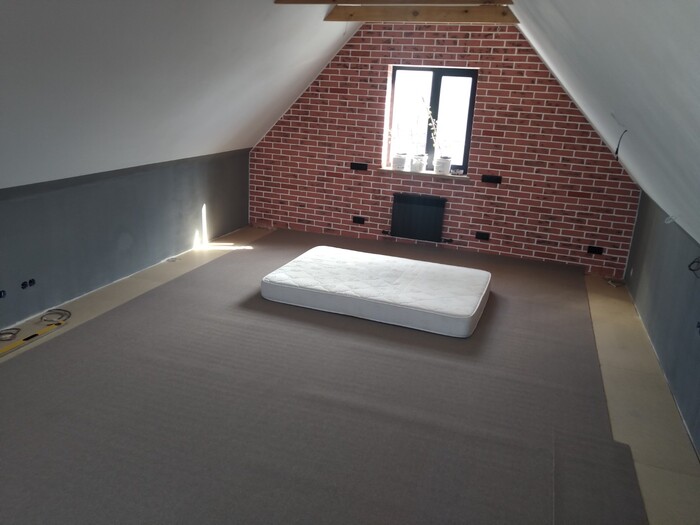

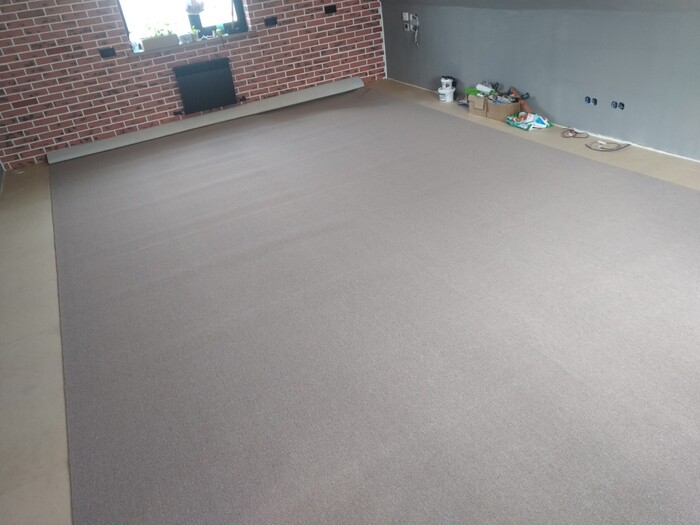

Теперь пора коврового покрытия (купил коммерческий с жестким ворсом), под него постелил оргалит (как показала жЫзнь - это ошибка, лучше делать фанеру).

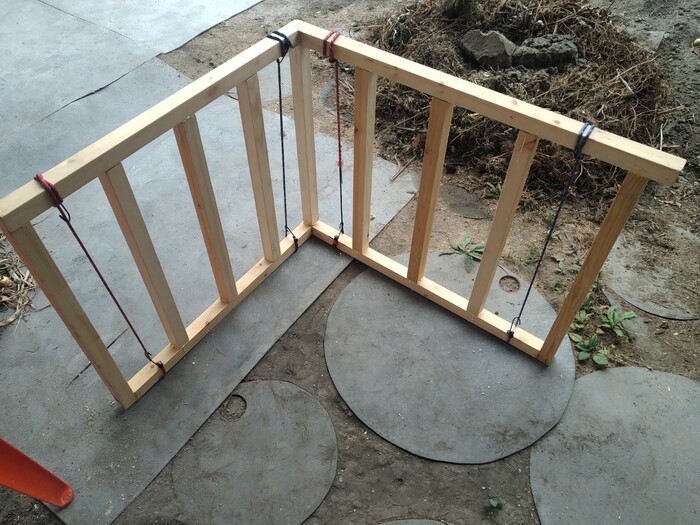

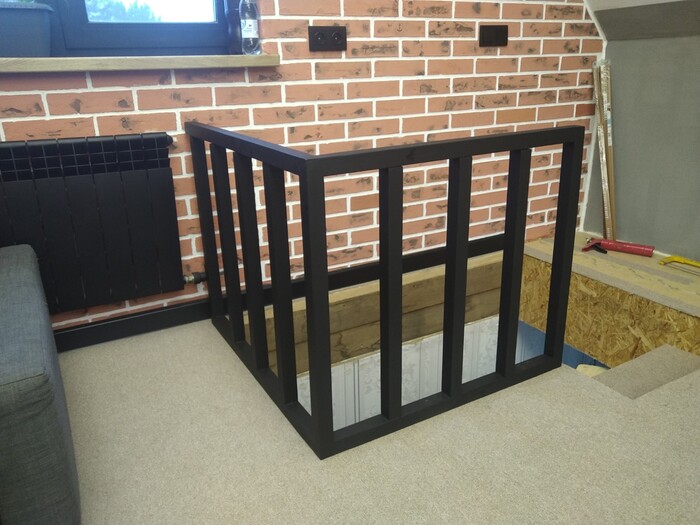

Теперь Б-езопасность
