Привет, Пикабу!

Был у меня однажды в ремонте проигрыватель "Электроника Д1-012". И захотелось мне заиметь свой вертак с прямым приводом. К сожалению, цены на 012-ю вертушку в хорошем состоянии нынче крайне неадекватные, в связи с чем было принято решение взять более бюджетную "Арию" под восстановление.

Сказано - сделано. На руки получил инвалида со сколами, скрипами при вращении диска и нерабочей электроникой (скорость вращения не зависела от положения переключателя 33/45 и больше соответствовала патефонным пластинкам).

Ну что ж, начнём со скрипов в механике.

Вот так выглядит привод сего пепелаца: ротор состоит из постоянного магнита, на который крепится блин, а статор - из обмоток, поверх которых на плате нанесён датчик обратной связи в виде дорожки.

Как выяснилось, скрипы создавала неправильно отрегулированная тефлоновая проставочка, на которую опирается ротор диска.

Регулировка и смазка решила вопрос скрипов.

Во время тестирования выявилась ещё одна проблема: после нескольких секунд вращения диск самопроизвольно останавливался. Я подумал в сторону автостопа, и действительно - у фоторезистора, отвечающего за автостоп отгнила одна из ног. (Пайка с кислотой - зло!)

К сожалению, восстановление ноги не решило проблему самопроизвольной остановки, но, как выяснилось позднее, автостоп заработал исправно.

В поисках решения проблемы самопроизвольной остановки, на плате управления был найден участок схемы, который отвечал за... правильно - принудительную остановку в том случае, если отсутствовали т.н. "импульсы стробоскопа", а по факту - сигнал обратной связи с датчика на двигателе.

Эти импульсы формирует плата управления двигателем, которая до меня была паяна-перепаяна - видать, искали неисправность методом тыка:

А вот если подойти к диагностике вдумчиво и с осциллографом, выяснится, что сдохла одна из логических микросхем К561ЛЕ5 (которую, кстати, не паяли):

На корпусе этой микросхемы, кстати, обнаружилась пара подозрительных отверстий, напоминающие прогар. Замена микросхемы решила и проблему со скоростью вращения диска, и проблему самопроизвольной остановки. В последствии выяснилось, что микросхема ЛП2 тоже работает нестабильно, поэтому была заменена и она.

На этом проблемы с электроникой у этого вертака закончились. Напоследок было принято решение заменить тусклые тиратроны в стробоскопе на более яркие светодиоды:

После чего данный аппарат переехал в более презентабельный корпус.

Попутно заменил сломанный микролифт в тонарме:

На этом пока всё, в следующей части будем делать пепелацу фонокорректор и заценим звучание с новой иглой :)

Как всегда, видео версия поста ниже:

Всем спасибо за внимание!

Подписывайтесь, скоро будет 2-я часть :)

Виниловый проигрыватель Alive Audio Glam оснащается всем необходимым: есть и встроенная акустическая система для прослушивания без необходимости подключения колонок, автостоп для комфортной работы с пластинками, а также встроенный фонокорректор для работы с внешней активной акустикой.

Это воплощение ретро-стиля, современных технологий, простоты и удобства в использовании. Отмечу возможность компактного хранения, ведь корпус Alive Audio Glam по форме представляет чемоданчик и может компактно складываться, занимая минимальное количество места.

Особенности

• Минималистичный дизайн в компактном удобном корпусе.

• Отделка в стиле Canvas: практичная и винтажная.

• Ременной привод, обеспечивающий равномерное воспроизведение звука;

• Три скорости воспроизведения (33 1/3, 45, 78 об/мин);

• Встроенные полнодиапазонные 3-дюймовые динамики;

• Встроенный Bluetooth 5.0 для прослушивания музыки со смартфона;

• Возможность работы от Power Bank;

• Подключение внешних устройств (смартфона, MP3-плеера и т.п.) к проигрывателю через AUX (line-in);

• Подключение наушников к проигрывателю через специальный разъём на панели;

• Подключение внешних стереодинамиков через RCA-выход.

• Оригинальный стикерпак в комплекте.

Внешний вид проигрывателя Alive Audio Glam минималистичный и подойдет для спокойного интерьера, а том числе и для использования в качестве винтажного предмета интерьера. Особенность версии The Canvas Edition — это тканевая отделка с крупным плетением, а также бронзовая фурнитура с потертостями. Такое решение добавляет аутентичности и погружает в атмосферу прошлого века.

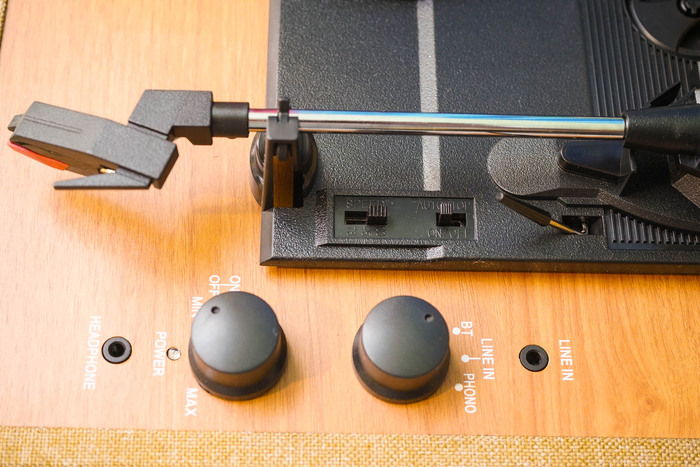

Тонарм имеет прямой, алюминиевый. Предусмотрены функции автостопа и микролифт для удобства. В основании подвеса тонарма можно видеть рычажок микролифта, а также переключатель, активирующий функцию автостопа. Громкость встроенного усилителя мощности регулируется с помощью небольшой поворотной ручки, расположенной справа от опорного диска.

Подключение осуществляется на задней панели. Для питания всего проигрывателя используется внешний сетевой источник на 5 Вольт (как у смартфонов). Подключение внешней акустической системы производится с помощью RCA-кабеля ("Тюльпаны"). Есть возможность работы от внешнего аккумулятора, то есть запустить на даче или на пикнике не составит труда.

Замеры полосы воспроизводимых частот с помощью измерительной пластинки (фирмы Мелодия). Примерно с 40 Гц начинается нормальный уровень громкости, и более или менее ровная "полка" частот добирается до уровня ~ 10 кГц. Относительно ровный уровень в середине диапазона - это результат работы встроенного фонокорректора.

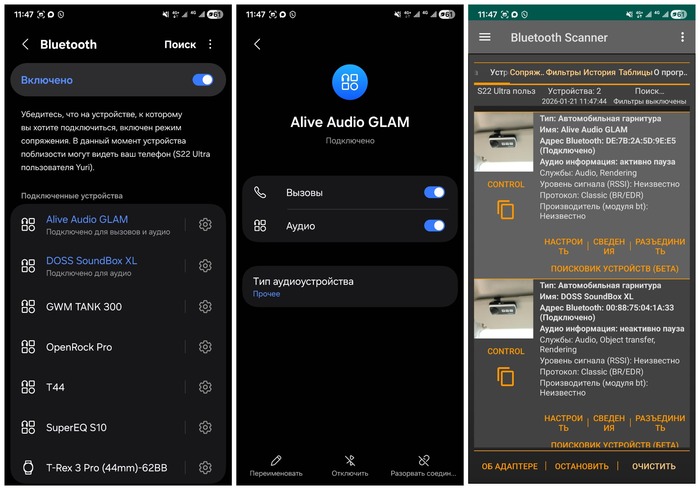

Как я уже сказал выше, виниловый проигрыватель Alive Audio Glam оснащается функцией Bluetooth, то есть способен работать как портативная колонка для смартфона или планшета.
